| Presskraft | 175 t |
| Biegelänge | 3700 mm |
| Ständerdurchlass | 3100 mm |
| Hub | 250 mm |
| Eilgang | 160 mm/s |
| Biegegeschwindigkeit | 1 – 10 mm/s |
| Rückzug | 100 mm/s |
| Tischhöhe | 930 mm |
| Tischbreite | 60 mm |
| X-Achse Weg | 5 – 750 mm |
| X-Achse Geschwindigkeit | 500 mm/s |
| Öltank Kapazität | 232 l |
| VPE | 1 |

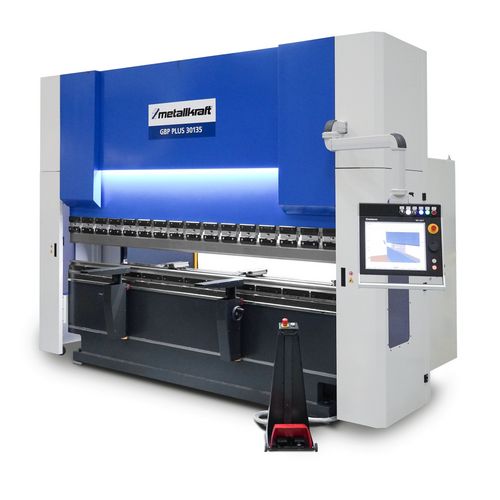

Abbildung zeigt GBP PLUS 30135 mit optional erhältlicher Steuerung Delem DA-66T

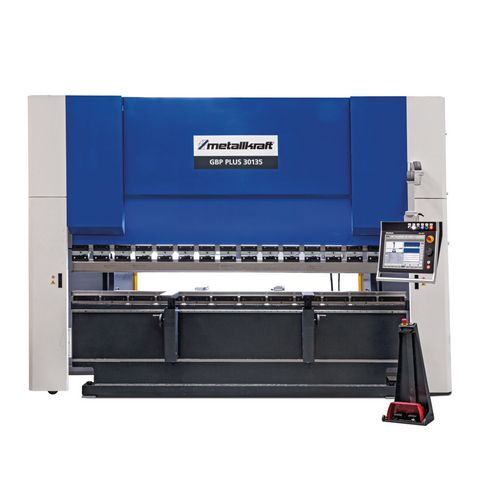

Abbildung zeigt GBP PLUS 30135 mit optional erhältlicher Steuerung Delem DA-66T
CNC-gesteuerte, motorische Bombierung

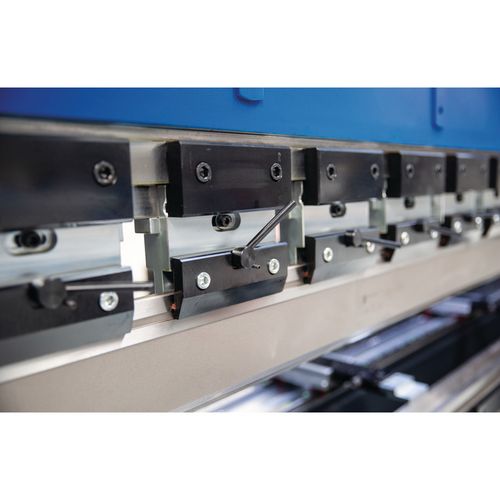

Manuelle Oberwerkzeug-Schnellklemmung

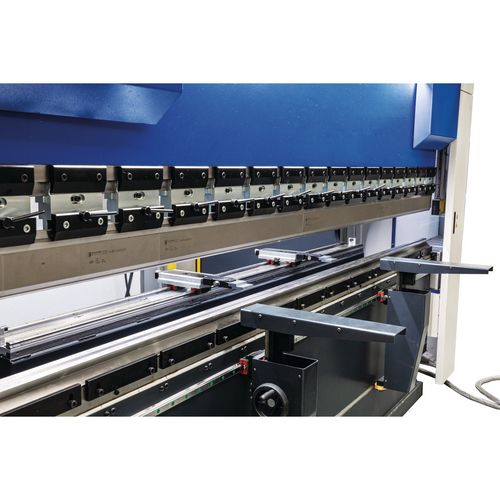

Hinteranschlag X/R mit manuellen Z-Achsen

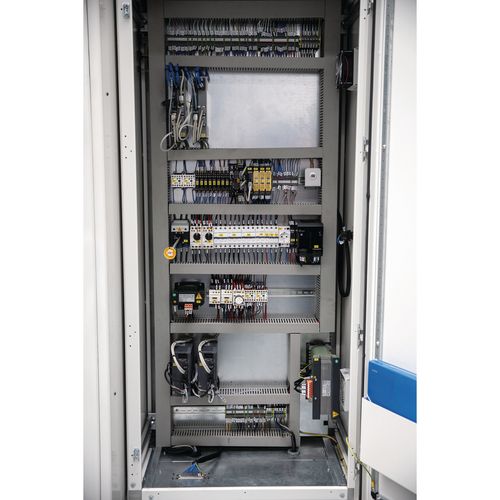

Sehr gut strukturierter Schaltschrank mit hochwertigen Komponenten von Schneider, Mitsubishi, Delem und Fiessler

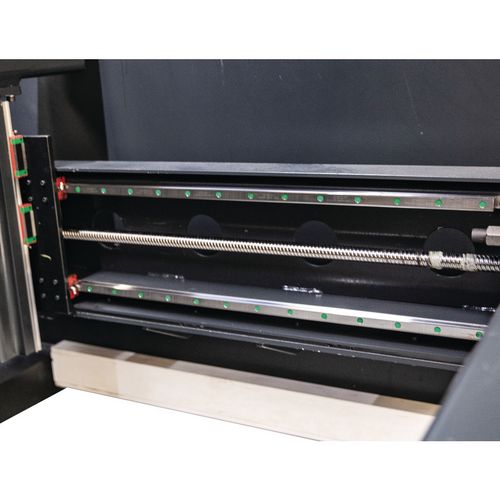

Die über Kugelumlaufspindeln angetriebene X-Achse läuft auf doppelter Linearführung

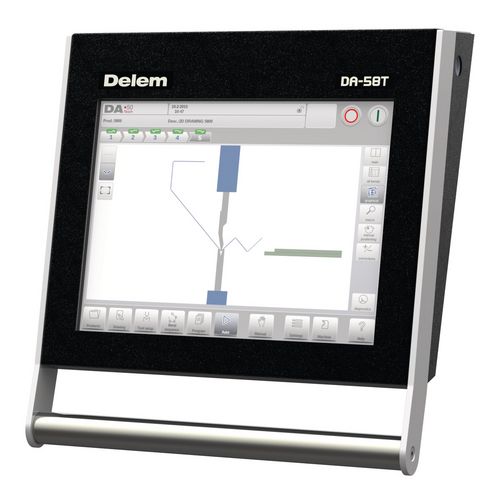

Steuerung DELEM DA 58T
Mit der komfortablen CNC-Steuerung werden die Produkte graphisch über eine Touch-Oberfläche programmiert. Gleichzeitig wird das Profil in einer 2D-Grafik angezeigt. Die Funktionen befinden sich direkt dort wo sie gebraucht werden. Nachdem das Profil erstellt ist, wird die Biegesequenz automatisch ermittelt und kann manuell durch den Bediener angepasst werden. Die Biegefolge wird anhand einer 2D-Grafik simuliert.
- Unterstützt bis zu vier Achsen (Y1, Y2, X und R) und die motorische Tischbombierung
- Automatische Berechnung der Kanttiefe, Presskraft, Biegesequenz, Anschlagtiefe, Anschlaghöhe, Prägekraft und der gestreckten Länge
- Kollisionserfassung und Kollisionswarnung
- Programmierbare Biegegeschwindigkeit, Presszeit und Rückzugsgeschwindigkeit
- Graphische Darstellung der Biegefolge während des Arbeitens
- Graphische Produkt- und Werkzeugbibliothek
- 15" Multi-Touch-Screen-Technologie
- USB-/Peripherie-Schnittstelle
- Profile-58TL-Software mit einer Lizenz
CNC-gesteuerte, hydraulische Gesenkbiegepresse
GBP PLUS 37175
Mit 4 angetriebenen Achsen, motorischer Bombierung und manueller Oberwerkzeug-Schnellklemmung
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 4273717
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
Standardausführung:
- Graphische 2D-CNC-Steuerung DELEM DA-58T mit Offline Software TL
- Zwei lineare Maßgeber (GIVI) am Pressbalken zur Kontrolle der gewünschten Position
- Qualitativ hochwertige Linearmaßgeber mit einer Genauigkeit von 0,01 mm
- CNC-gesteuerter Hinteranschlag mit zwei Hinteranschlagsfingern
- X-Achse linear geführt und über Kugelumlaufspindeln durch Servomotor angetrieben
- R-Achse linear geführt und über Kugelumlaufspindeln durch Servomotor angetrieben
- Hinteranschlagfinger auf Linearführungen seitlich manuell verstellbar

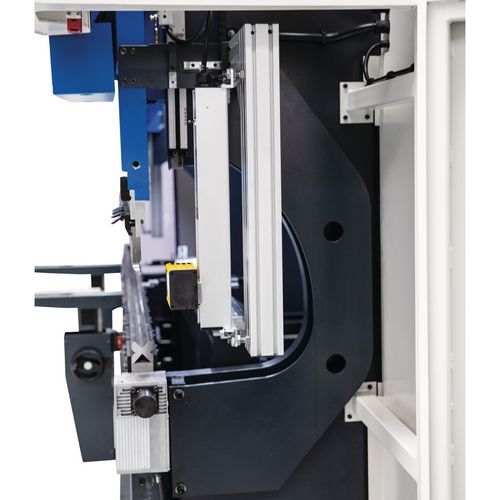

- Sicherheits-Laser Fiessler AKAS LC-II M mit Pressensicherheitssteuerung FMSC
- CNC-gesteuerte, motorische Bombiereinrichtung WILA zur Kompensation der Auffederung
- Bedienpanel an der rechten Maschinenseite an schwenkbarem Arm
- Massive und wartungsarme Flachführung des Pressbalkens
- Manuelle Oberwerkzeugklemmung (seitliche Entnahme), System Promecam/Amada
- Rehfuß Oberwerkzeug (Promecam/Amada), Höhe 105mm (3 x 835 mm / 1 x 805 mm sektioniert)
- Multi-V Matrize, Höhe 60 mm, V-Öffnungen 16/22/35/50 mm (3 x 835 mm / 1 x 805 mm sektioniert)
- Mobile Fußbedieneinheit (BERNSTEIN) mit Not- Aus-Funktion und Sicherheitskabel
- Fußpedal mit zwei Schaltern (Pressbalken auf/ab) und Sicherheitstritt im Abwärtsschalter
- Zwei auf Linearführung seitlich schnellverstellbare Frontauflagearme
- Alle Linearführungen und Laufwagen von HIWIN motion control
- Steuerungsgeregelte Ölmengenverteilung zwischen den Zylindern
- Überwachung der relativen Position zwischen den Zylindern währen des Biegens
- Direkte Programmierung des Biegewinkels über die Steuerung
- Programmierbare Biege- und Rückzugsgeschwindigkeit und Presszeit
- Manueller, halbautomatischer oder automatischer Arbeitsmodus wählbar
- Gehonte Zylinder, für maximale Genauigkeit und Lebensdauer aus einem Block gefertigt
- Hydraulikkomponenten von HAWE (Ventile) und KCL Hydraulic (Pumpe)
- Elektrische Komponenten von Schneider und Mitsubishi Electric
- Großer Hydrauliktank, um die richtige Öltemperatur zu halten
- Hydrauliksystem geschützt durch Überdruckventil
- Antriebsmotoren geschützt durch entsprechende Schutzschalter
- Maschinenkörper in besonders schwerer und spannungsbefreiter Schweißkonstruktion
- Seitentüren leicht zu öffnen und überwacht durch Sicherheitsschalter
- Rückraumabsicherung mittels Lichtschrankensystem von REER Italy
- Beleuchtung des Arbeitsbereichs durch LED-Leiste in der Pressbalkenabdeckung
Sonderzubehör:
- Steuerungen (DELEM DA-66T-2D, DELEM DA-69T-3D, Cybelec CybTouch 15, Cybelec CybTouch 19-2D, Cybelec CybTouch 19 MX-3D)
- Hinteranschlag X/R/Z1/Z2 mit X-Verfahrweg = 750 mm
- Hinteranschlag X/R/Z1/Z2 + Delta X (200 mm) mit X-Verfahrweg = 750 mm
- Hinteranschlag X/X2/R1/R2/Z1/Z2 (Turmausführung)
- Hydraulische Oberwerkzeugklemmung WILA Pro
- Hydraulische Matrizenklemmung WILA Pro
- Manuelle Zentralschmierung
- Automatische Zentralschmierung
- Biegehilfen mit motorischer Höhenverstellung - seitlich verschiebbar
- Zusätzlicher Frontauflagearm (ohne Handradhöhenverstellung)
- Zusätzlicher Hinteranschlagfinger (manuell verschiebbar)
- Parkzone 1.000 mm für Frontauflagearme oder Biegehilfen
- Ölkühler
- Ölwärmer
- Sondergrößen auf Anfrage
- Graphische 2D-CNC-Steuerung DELEM DA-58T mit Offline Software TL
- Zwei lineare Maßgeber (GIVI) am Pressbalken zur Kontrolle der gewünschten Position
- Qualitativ hochwertige Linearmaßgeber mit einer Genauigkeit von 0,01 mm
- CNC-gesteuerter Hinteranschlag mit zwei Hinteranschlagsfingern
- X-Achse linear geführt und über Kugelumlaufspindeln durch Servomotor angetrieben
- R-Achse linear geführt und über Kugelumlaufspindeln durch Servomotor angetrieben
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 4950 mm |
| Breite/Tiefe ca. | 1950 mm |
| Höhe ca. | 3100 mm |
| Gewicht ca. | 14800 kg |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 15 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Bombierung | motorisch |
