| Erläuterung zu Schnittleistungen | bei eingeschränkter Materiallänge |
| Hinteranschlag Verstellbereich bis | 1000 mm |
| Hinteranschlag Geschwindigkeit | 120 mm/s |
| Seitenanschlag Länge | 1500 mm |
| Motorleistung Hinteranschlag | 0,37 kW |
- Kugeln im Auflagetisch für besseres Blech-Handling
- Frontauflagearme 1000mm
- Seitenanschlag 1500mm mit Skala und T-Nut
- Hochklappbarer Fingerschutz 1000 mm mit Plexiglasscheibe
- Einfachste Bedienung der Tafelblechschere durch klare und übersichtliche Steuerungsfunktionen.
- 7"-Touchscreen mit leuchtenden Farben
- Einfachste Positionierung des Hinteranschlags
- Übersichtlich und intuitiv bedienbar
- Automatische Schnittspalteinstellung nach Eingabe der Materialsorte und -stärke
- Kompensation der Anschlagposition zum Schnittspalt
- Steuerung der optionalen pneumatischen Blechhaltevorrichtung
- Linear geführt
- Über Kugelumlaufspindeln angetrieben
- Motorisch über Getriebemotor

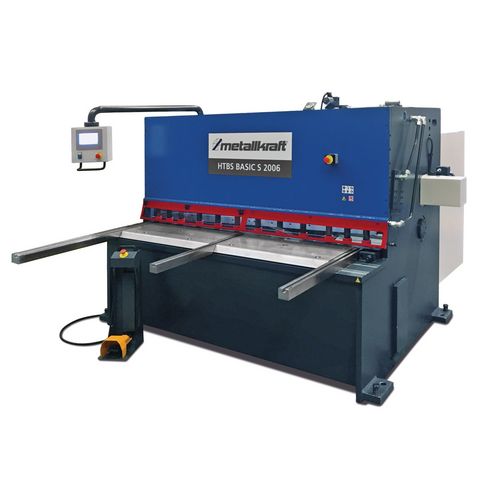

Hydraulische Schwingschnitt-Tafelblechschere
HTBS BASIC S
Ausgestattet mit Blechrutsche und motorischer Schnittspaltverstellung
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Variationen
| Allgemein | Abmessungen und Gewichte | Elektrische Daten | Preis | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bezeichnung | Art.-Nr. | Arbeitsbreite (mm) | Schnittleistung bei Materialzugfestigkeit 400 N/mm² (mm) | Schnittleistung bei Materialzugfestigkeit 700 N/mm² (mm) | Niederhalter Anzahl (St) | Blechauflagearme Anzahl (St) | Schnittwinkel (°) | Hübe max. bei ganzer Schnittlänge (/min) | Schnittspaltverstellung min. (mm) | Schnittspaltverstellung max. (mm) | Öltank Fassungsvolumen (l) | VPE | Tisch Länge (mm) | Tisch Tiefe (mm) | Tisch Höhe (mm) | Länge ca. (mm) | Breite/Tiefe ca. (mm) | Höhe ca. (mm) | Gewicht ca. (kg) | Leistung Antriebsmotor (kW) | EUR zzgl. Ust. | EUR inkl. 20% Ust. | |
| HTBS BASIC S 2006 | 4205020 | 2060 | 6 | 4 | 12 | 2 | 1,5 | 24 | 0,05 | 0,6 | 180 | 1 | 2320 | 485 | 800 | 2900 | 3120 | 1900 | 5100 | 11 | Preis auf Anfrage | - | |
| HTBS BASIC S 2010 | 4205021 | 2060 | 10 | 6 | 12 | 2 | 1,5 | 12 | 0,05 | 1 | 300 | 1 | 2370 | 585 | 900 | 2950 | 3450 | 2200 | 7600 | 22 | Preis auf Anfrage | - | |
| HTBS BASIC S 2506 | 4205026 | 2560 | 6 | 4 | 15 | 2 | 1,5 | 22 | 0,05 | 0,6 | 180 | 1 | 2820 | 485 | 800 | 3530 | 3120 | 1900 | 5450 | 11 | Preis auf Anfrage | - | |
| HTBS BASIC S 2510 | 4205027 | 2560 | 10 | 6 | 14 | 2 | 1,5 | 12 | 0,05 | 1 | 300 | 1 | 2870 | 585 | 900 | 3460 | 3450 | 2200 | 8300 | 22 | Preis auf Anfrage | - | |
| HTBS BASIC S 3006 | 4205030 | 3060 | 6 | 4 | 17 | 2 | 1,5 | 20 | 0,05 | 0,6 | 180 | 1 | 3320 | 485 | 800 | 3900 | 3120 | 1900 | 6550 | 11 | Preis auf Anfrage | - | |
| HTBS BASIC S 3010 | 4205031 | 3060 | 10 | 6 | 16 | 2 | 1,5 | 12 | 0,05 | 1 | 300 | 1 | 3370 | 585 | 900 | 3950 | 3450 | 2200 | 10200 | 22 | Preis auf Anfrage | - | |
| HTBS BASIC S 3013 | 4205032 | 3060 | 13 | 8 | 16 | 2 | 1,8 | 12 | 0,08 | 1,3 | 400 | 1 | 3440 | 600 | 900 | 3950 | 3650 | 2300 | 12100 | 30 | Preis auf Anfrage | - | |
| HTBS BASIC S 3016 | 4205033 | 3060 | 16 | 10 | 16 | 2 | 2 | 10 | 0,08 | 1,6 | 500 | 1 | 3500 | 600 | 900 | 4050 | 3650 | 2300 | 16100 | 37 | Preis auf Anfrage | - | |
| HTBS BASIC S 4006 | 4205040 | 4060 | 6 | 4 | 21 | 3 | 1,2 | 12 | 0,05 | 0,6 | 180 | 1 | 4330 | 485 | 850 | 4950 | 3120 | 1900 | 9510 | 11 | Preis auf Anfrage | - | |
| HTBS BASIC S 4010 | 4205041 | 4060 | 10 | 6 | 20 | 3 | 1,5 | 10 | 0,05 | 1 | 350 | 1 | 4400 | 585 | 900 | 5000 | 3450 | 2100 | 13800 | 30 | Preis auf Anfrage | - | |
| HTBS BASIC S 4013 | 4205042 | 4060 | 13 | 8 | 20 | 3 | 1,8 | 8 | 0,08 | 1,3 | 450 | 1 | 4440 | 600 | 900 | 5040 | 3650 | 2300 | 16500 | 37 | Preis auf Anfrage | - | |
| HTBS BASIC S 4016 | 4205043 | 4060 | 16 | 10 | 20 | 3 | 2 | 6 | 0,08 | 1,6 | 500 | 1 | 4500 | 600 | 900 | 5060 | 3650 | 2300 | 20500 | 45 | Preis auf Anfrage | - | |
Anzuzeigende Attribute auswählen
Allgemein
- Arbeitsbreite
- Schnittleistung bei Materialzugfestigkeit 400 N/mm²
- Schnittleistung bei Materialzugfestigkeit 700 N/mm²
- Niederhalter Anzahl
- Blechauflagearme Anzahl
- Schnittwinkel
- Hübe max. bei ganzer Schnittlänge
- Schnittspaltverstellung min.
- Schnittspaltverstellung max.
- Öltank Fassungsvolumen
- VPE
Abmessungen und Gewichte
- Tisch Länge
- Tisch Tiefe
- Tisch Höhe
- Länge ca.
- Breite/Tiefe ca.
- Höhe ca.
- Gewicht ca.
Elektrische Daten
- Leistung Antriebsmotor
Preis
- zzgl. Ust.
- inkl. 20% Ust.
Produktdetails
Standardausführung:

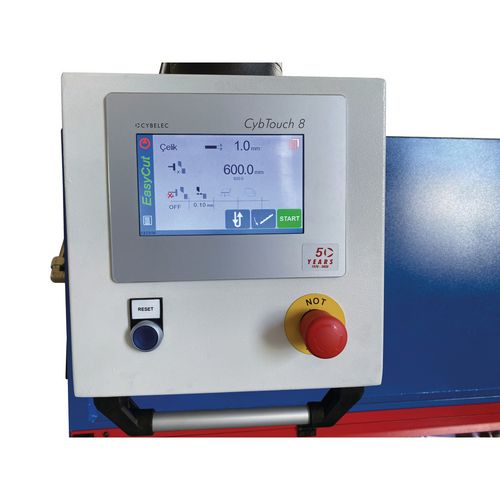

- Touchscreen NC-Steuerung CybTouch 8 im Schwenkarm

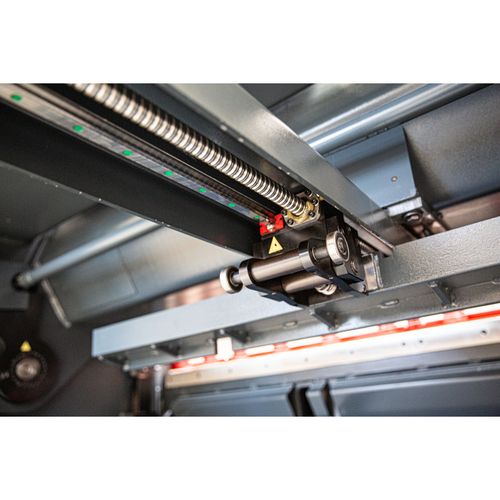

- NC-gesteuerter Hinteranschlag (5-1000mm) angetrieben über Kugelumlaufspindeln und linear geführt
- Sicherheitslichtvorhang für den Rückraum
- Motorische Schnittspaltverstellung über die Steuerung
- Seitenanschlag 1500mm mit Skala und T-Nut
- Frontauflagearme 1000mm mit Skala und T-Nut
- Tischauflagen aus Edelstahl mit integrierten Transferkugeln
- Niederhalter mit Kunststoffkappen zur Materialschonung
- Variable Schnittlängeneinstellung über die Steuerung
- Klappbarer Fingerschutz 1000mm mit Sichtscheibeneinsätzen
- Blechrutsche im Rückraum
- Schnittlinienbeleuchtung mit Schattenriss
- Messer geeignet zum Schneiden von Edelstahl
- Obermesser mit zwei und Untermesser mit vier Schnittkanten
- Elektrische Komponenten von Schneider und Mitsubishi
Ausstattungsoptionen:
- Verstellbarer Winkelanschlag
- Schnittlinienanzeige durch Laser
- Frontlichtschranke statt des Fingerschutzes
- Fingerschutz auf gesamter Länge aufklappbar
- Zusätzliche Frontauflagearme
- Zusätzlicher Seitenanschlag rechts
- Verlängerungen der Standardauflagearme, des Seiten- oder Hinteranschlags
- Transferkugel im Seitenanschlag und den Frontauflagearmen
- Servo-Motor für den Hinteranschlag
- Manuelle oder automatische Zentralschmierung
- Pneumatische Blechhaltesysteme
- Kleinteileweiche mit pneumatischem Öffnen
- Ölkühler oder Ölwärmer
- Touchscreen NC-Steuerung CybTouch 8 im Schwenkarm
- NC-gesteuerter Hinteranschlag (5-1000mm) angetrieben über Kugelumlaufspindeln
- Sicherheitslichtschranke für den Rückraum
- Motorische Schnittspaltverstellung über die Steuerung
- Seitenanschlag 1500mm mit Skala und T-Nut
- Zwei Frontauflagearme 1000mm
- Tischauflagen aus Edelstahl mit integrierten Transferkugeln
- Klappbarer Fingerschutz 1000mm mit Sichtscheibeneinsätzen
- Obermesser mit zwei und Untermesser mit vier Schnittkanten
- Umfangreiche Optionen erhältlich
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
