| Blechauflagearme Anzahl | 2 St |
| Hinteranschlag Verstellbereich bis | 1000 mm |
| Hinteranschlag Geschwindigkeit | 200 mm/s |
| Seitenanschlag Länge | 1000 mm |

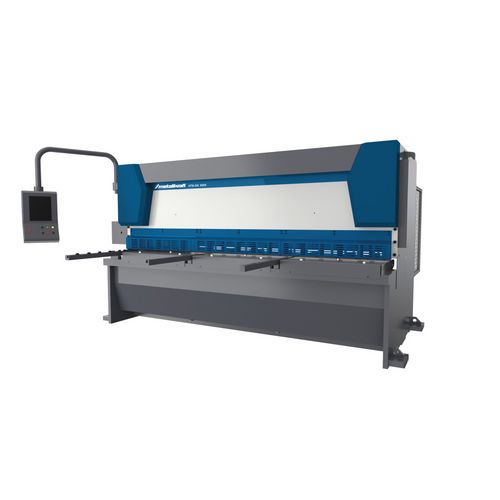

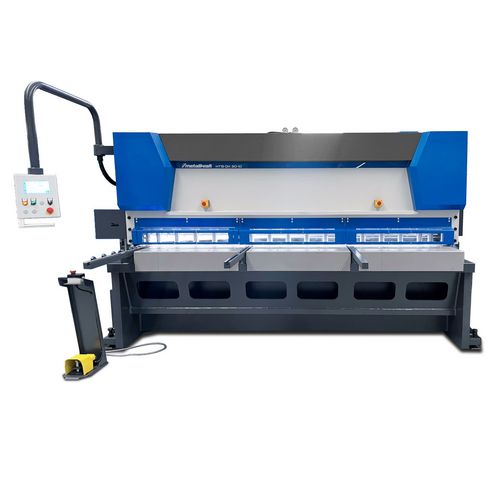

Hydraulische kulissengeführte Tafelblechschere
HTB DK
mit automatischer Schnittwinkel- und Schnittspaltverstellung und Touchscreen-NC-Steuerung Cybelec CybTouch 8“
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Variationen
| Allgemein | Abmessungen und Gewichte | Elektrische Daten | Preis | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bezeichnung | Art.-Nr. | Arbeitsbreite (mm) | Schnittleistung bei Materialzugfestigkeit 400 N/mm² (mm) | Schnittleistung bei Materialzugfestigkeit 600 N/mm² (mm) | Niederhalter Anzahl (St) | Schnittwinkel (°) | Hübe max. bei ganzer Schnittlänge (/min) | Öltank Fassungsvolumen (l) | VPE | Tisch Länge (mm) | Tisch Tiefe (mm) | Tisch Höhe (mm) | Tiefe Maschinenkörper (mm) | Länge ca. (mm) | Breite/Tiefe ca. (mm) | Höhe ca. (mm) | Gewicht ca. (kg) | Leistung Antriebsmotor (kW) | EUR zzgl. Ust. | EUR inkl. 20% Ust. | |
| HTB DK 3006 | 4510306 | 3035 | 6 | 4 | 16 | 0,5 – 3 | 29 – 12 | 200 | 1 | 3280 | 505 | 800 | 1665 | 3775 | 2955 | 2260 | 8800 | 11 | Preis auf Anfrage | - | |
| HTB DK 3010 | 4510310 | 3040 | 10 | 6 | 17 | 0,5 – 3 | 20 – 11 | 300 | 1 | 3340 | 505 | 800 | 1665 | 3850 | 2960 | 2160 | 10700 | 22 | Preis auf Anfrage | - | |
| HTB DK 3013 | 4510313 | 3040 | 13 | 8 | 16 | 0,5 – 3 | 17 – 8 | 400 | 1 | 3340 | 590 | 800 | 2020 | 3850 | 3270 | 2260 | 13500 | 30 | Preis auf Anfrage | - | |
| HTB DK 3016 | 4510316 | 3060 | 16 | 10 | 16 | 0,5 – 3 | 13 – 6 | 600 | 1 | 3360 | 595 | 925 | 2025 | 3870 | 3315 | 2280 | 15800 | 30 | Preis auf Anfrage | - | |
| HTB DK 3020 | 4510320 | 3060 | 20 | 13 | 16 | 0,5 – 3 | 12 – 5 | 750 | 1 | 3400 | 595 | 820 | 2105 | 3910 | 3395 | 2640 | 20000 | 37 | Preis auf Anfrage | - | |
| HTB DK 4006 | 4510406 | 4065 | 6 | 4 | 23 | 0,5 – 3 | 23 – 9 | 200 | 1 | 4320 | 505 | 820 | 1665 | 4830 | 2955 | 2130 | 11500 | 11 | Preis auf Anfrage | - | |
| HTB DK 4013 | 4510413 | 4065 | 13 | 8 | 21 | 0,5 – 3 | 13 – 6 | 400 | 1 | 4340 | 590 | 900 | 2220 | 4850 | 3160 | 2360 | 18500 | 30 | Preis auf Anfrage | - | |
| HTB DK 4016 | 4510416 | 4065 | 16 | 10 | 26 | 0,5 – 3 | 13 – 6 | 400 | 1 | 4360 | 600 | 900 | 2250 | 4930 | 3300 | 2200 | 21000 | 30 | Preis auf Anfrage | - | |
| HTB DK 4020 | 4510420 | 4065 | 20 | 13 | 26 | 0,5 – 3 | 12 – 5 | 750 | 1 | 4400 | 595 | 820 | 2105 | 4950 | 3390 | 2570 | 25000 | 37 | Preis auf Anfrage | - | |
| HTB DK 6006 | 4510606 | 6125 | 6 | 4 | 31 | 0,5 – 2,5 | 14 – 6 | 475 | 1 | 6400 | 525 | 880 | 2085 | 6910 | 3610 | 2780 | 27500 | 11 | Preis auf Anfrage | - | |
| HTB DK 6013 | 4510613 | 6125 | 13 | 8 | 31 | 0,5 – 2,5 | 11 – 5 | 400 | 1 | 6460 | 606 | 900 | 2200 | 7090 | 3185 | 2665 | 35500 | 30 | Preis auf Anfrage | - | |
| HTB DK 6016 | 4510616 | 6160 | 16 | 10 | 31 | 0,5 – 2,5 | 10 – 5 | 750 | 1 | 6480 | 610 | 900 | 2250 | 7200 | 3700 | 2780 | 49500 | 45 | Preis auf Anfrage | - | |
| HTB DK 6020 | 4510620 | 6125 | 20 | 13 | 31 | 0,5 – 2,5 | 10 – 5 | 750 | 1 | 6500 | 610 | 900 | 2250 | 7200 | 3700 | 2780 | 55000 | 45 | Preis auf Anfrage | - | |
Anzuzeigende Attribute auswählen
Allgemein
- Arbeitsbreite
- Schnittleistung bei Materialzugfestigkeit 400 N/mm²
- Schnittleistung bei Materialzugfestigkeit 600 N/mm²
- Niederhalter Anzahl
- Schnittwinkel
- Hübe max. bei ganzer Schnittlänge
- Öltank Fassungsvolumen
- VPE
Abmessungen und Gewichte
- Tisch Länge
- Tisch Tiefe
- Tisch Höhe
- Tiefe Maschinenkörper
- Länge ca.
- Breite/Tiefe ca.
- Höhe ca.
- Gewicht ca.
Elektrische Daten
- Leistung Antriebsmotor
Preis
- zzgl. Ust.
- inkl. 20% Ust.
Produktdetails
Standardausführung:
- Sehr schwere und robuste Schweißkonstruktion
- Touchscreen NC-Steuerung Cybelec CybTouch8
- Automatische Schnittwinkel- und Schnittspaltverstellung je nach Materialsorte und Materialstärke
- Durch Schnittwinkelverstellung höhere Taktzahlen und bessere Schnittqualität möglich
- Motorischer Hinteranschlag 1000mm mit Kugelumlaufspindeln und massiven Führungen
- Seitenanschlag 1000mm mit Skala, T-Nut und Kippnocke
- Zwei Frontauflagearme 1000mm für vereinfachtes Handling großer Tafeln
- Tischauflagen aus Edelstahl besetzt mit Transferkugeln für leichtere Handhabung von schweren und großen Tafeln
- Vorderer Fingerschutz mit Sichtscheiben
- Erster Meter des Fingerschutzes aufklappbar, um Reststücke besser einlegen zu können
- LED-Schnittlinienbeleuchtung mit Schattenriss über justierbaren Draht
- Rückraumabsicherung über Sicherheitslichtvorhang
- Doppelwirkende Zylinder für den Schnitt und Rückhub des Messerbalkens
- Hochwertige Messer, zum Schneiden von Edelstahl geeignet
- Drehbare Messer, Obermesser mit zwei und Untermesser mit vier Schnittkanten
- Hydraulik- und Elektronikkomponenten von namhaften Herstellern
Sonderzubehör:
- Pneumatischer Blechsupport für den Rückraum
- Fingerschutz mittels Lichtvorhang
- Verlängerung des Seitenanschlags oder der Frontauflagen
- Abnehmbarer Gehrungsanschlag 0-180°
- Laser Schnittlinienanzeige
- Ersatzmesser
| Abmessungen und Gewichte | |
|---|---|
| Ausladung | 350 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
