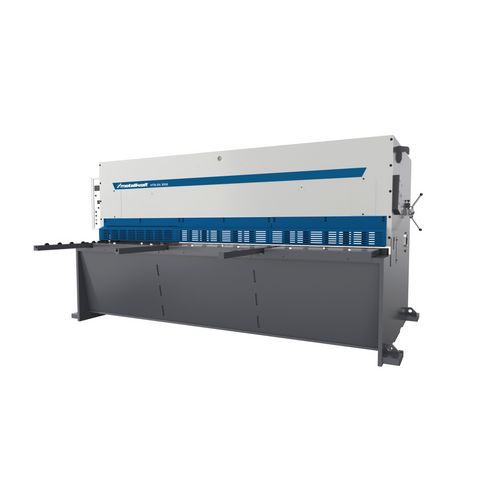

Hydraulische Schwingschnitt-Tafelblechschere
HTB DE 2006
mit kostengünstiger Basisausstattung
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 4502206
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
Standardausführung:
- Schwere und robuste Schweißkonstruktion
- NC-Steuerung Nuova Maper HT071
- Manuelle, zentrale Schnittspaltverstellung über Handrad und Skala
- Motorischer Hinteranschlag 1000mm mit Kugelumlaufspindeln und massiven Führungen
- Hinteranschlagbalken manuell wegklappbar zum Schneiden von Blechen größer 1000 mm
- Seitenanschlag 1000mm mit Skala, T-Nut und Kippnocke
- Zwei Frontauflagearme 1000mm für vereinfachtes Handling großer Tafeln
- Tischauflagen mit Transferkugeln für leichtere Handhabung von schweren und großen Tafeln
- Gitter als vorderer Eingriffschutz
- Erster Meter des Fingerschutzes aufklappbar, um Reststücke besser einlegen zu können
- LED-Schnittlinienbeleuchtung mit Schattenriss über justierbaren Draht
- Rückraumabsicherung über Lichtvorhang
- Einfachwirkender Zylinder für den Schnitt, Rückhub mittels Federkraft
- Hochwertige Messer, zum Schneiden von Edelstahl geeignet
- Drehbare Messer, Obermesser mit zwei und Untermesser mit vier Schnittkanten
- Hydraulik- und Elektronikkomponenten von namhaften Herstellern
Sonderzubehör:
- Touchscreen NC-Steuerung Cybelec CybTouch 8
- Motorische Schnittspaltverstellung
- Fingerschutz mittels Lichtvorhang
- Fingerschutz mit Sichtscheiben
- Auflagetische aus Edelstahl
- Verlängerung des Seitenanschlags oder der Frontauflagen
- Abnehmbarer Gehrungsanschlag 0-180°
- Laser Schnittlinienanzeige
- Ersatzmesser
| Arbeitsbreite | 2096 mm |
| Schnittleistung bei Materialzugfestigkeit 400 N/mm² | 6 mm |
| Schnittleistung bei Materialzugfestigkeit 600 N/mm² | 4 mm |
| Schnitte pro Minute | 18 |
| Niederhalter Anzahl | 11 St |
| Blechauflagearme Anzahl | 2 St |
| Hinteranschlag Verstellbereich bis | 1000 mm |
| Hinteranschlag Geschwindigkeit | 200 mm/s |
| Seitenanschlag Länge | 1000 mm |
| Schnittwinkel | 1,39 ° |
| Hübe max. bei ganzer Schnittlänge | 18 /min |
| Öltank Fassungsvolumen | 190 l |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Ausladung | 150 mm |
| Tisch Länge | 2320 mm |
| Tisch Tiefe | 480 mm |
| Tisch Höhe | 720 mm |
| Tiefe Maschinenkörper | 1620 mm |
| Länge ca. | 2840 mm |
| Breite/Tiefe ca. | 3000 mm |
| Höhe ca. | 1850 mm |
| Gewicht ca. | 5250 kg |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 11 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Schnittspaltverstellung | Manuell |
| Schnittlinienbeleuchtung und Sichtschlitze | ja |
| Seitenanschlag | 1000 mm, mit Skala und Nut |
| Hinteranschlag | motorisch mit Kugelumlaufspindel |
