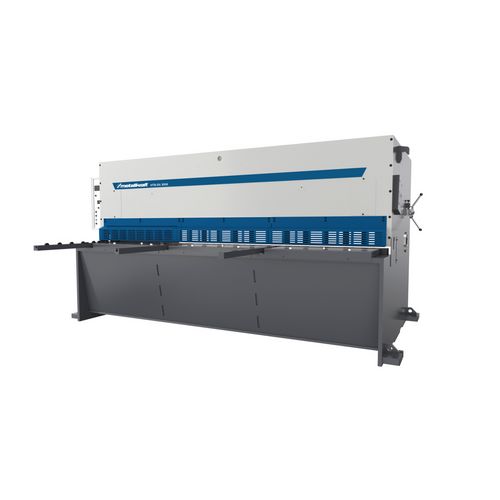

Hydraulische Schwingschnitt-Tafelblechschere
HTB DS 4013
mit motorischer Schnittspaltverstellung und Touchscreen-NC-Steuerung Cybelec CybTouch 8
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 4502413
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
Standardausführung:
- Sehr schwere und robuste Schweißkonstruktion
- Touchscreen NC-Steuerung Cybelec CybTouch 8
- Automatische Schnittspaltverstellung je nach Materialsorte und Materialstärke
- Motorischer Hinteranschlag 1000mm mit Kugelumlaufspindeln und massiven Führungen
- Hinteranschlagbalken hochklappbar für die Durchführung von Schnitten mit Überlange, größer 1000mm
- Seitenanschlag 1000mm mit Skala, T-Nut und Kippnocke
- Zwei Frontauflagearme 1000mm für vereinfachtes Handling großer Tafeln
- Tischauflagen aus Edelstahl besetzt mit Transferkugeln für leichtere Handhabung von schweren und großen Tafeln
- Vorderer Fingerschutz mit Sichtscheiben
- Erster Meter des Fingerschutzes aufklappbar, um Reststücke besser einlegen zu können
- LED-Schnittlinienbeleuchtung mit Schattenriss über justierbaren Draht
- Rückraumabsicherung über Sicherheitslichtvorhang
- Doppelwirkende Zylinder für den Schnitt und Rückhub des Messerbalkens
- Hochwertige Messer, zum Schneiden von Edelstahl geeignet
- Drehbare Messer, Obermesser mit zwei und Untermesser mit vier Schnittkanten
- Hydraulik- und Elektronikkomponenten von namhaften Herstellern
Sonderzubehör:
- Pneumatischer Blechsupport für den Rückraum
- Fingerschutz mittels Lichtvorhang
- Verlängerung des Seitenanschlags oder der Frontauflagen
- Abnehmbarer Gehrungsanschlag 0-180°
- Laser Schnittlinienanzeige
- Ersatzmesser
| Arbeitsbreite | 4160 mm |
| Schnittleistung bei Materialzugfestigkeit 400 N/mm² | 13 mm |
| Schnittleistung bei Materialzugfestigkeit 600 N/mm² | 8 mm |
| Schnitte pro Minute | 8 |
| Niederhalter Anzahl | 19 St |
| Blechauflagearme Anzahl | 3 St |
| Hinteranschlag Verstellbereich bis | 1000 mm |
| Hinteranschlag Geschwindigkeit | 200 mm/s |
| Seitenanschlag Länge | 1000 mm |
| Schnittwinkel | 2 ° |
| Hübe max. bei ganzer Schnittlänge | 8 /min |
| Öltank Fassungsvolumen | 400 l |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Ausladung | 150 mm |
| Tisch Länge | 4450 mm |
| Tisch Tiefe | 575 mm |
| Tisch Höhe | 840 mm |
| Tiefe Maschinenkörper | 2050 mm |
| Länge ca. | 4930 mm |
| Breite/Tiefe ca. | 3160 mm |
| Höhe ca. | 2100 mm |
| Gewicht ca. | 16850 kg |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 30 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Schnittwinkelverstellung | hydraulisch, über CNC-Steuerung |
| Schnittlinienbeleuchtung und Sichtschlitze | ja |
| Seitenanschlag | 1000 mm, mit Skala und Nut |
| Hinteranschlag | motorisch mit Kugelumlaufspindel |
| Tischauflage aus Edelstahl | mit Transferkugeln |
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Deutschland / Germany
info@stuermer-maschinen.de
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Deutschland / Germany
info@stuermer-maschinen.de
Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.
Ausstattungsoptionen
Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
