| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 2040 mm |
| Breite/Tiefe ca. | 950 mm |
| Höhe ca. | 2180 mm |
| Gewicht ca. | 2920 kg |

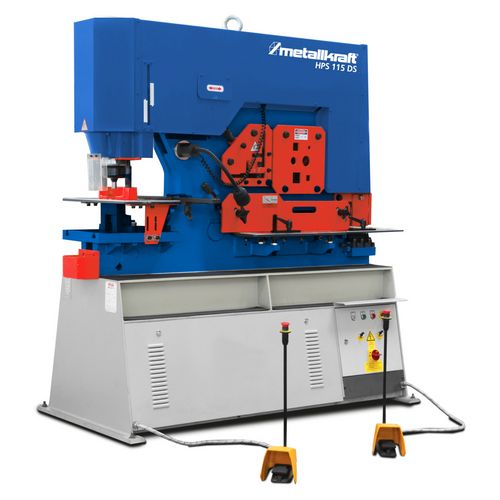

Hydraulische Profilstahlschere/Lochstanze
HPS 115 DS
Kombinierte Maschine mit bis zu 5 Bearbeitungsstationen und Fußbedienung
29.250,00
EUR zzgl. Ust. / Stück
35.100,00
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3819115
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Stanzstation, Flachstahlschere, Winkelstahlschere, Profilstahlschere, ab HPS 45S mit Ausklinkstation
- DS-Reihe mit zwei Arbeitszylindern und zwei Fußpedalen zum gleichzeitigen Arbeiten mit Stanzstation und Profilstahlschere
- Stufenlose Einstellung des Hubwegs
- Größere Ausladung für Stanzstation mit 620 mm optional, ab HPS 55DS erhältlich
- Schwere und stabile Schweißkonstruktion
- Ab HPS 45S serienmäßig mit Ausklinkmesser
- Mit kraftvollem 400 Volt Motor
- V-Ausklinkmesser, übergroße Stanzeinrichtung und größere Ausladung für Stanzstation auf Anfrage erhältlich
- Zweistufiges Fußpedal für Tippbetrieb
- Standardmäßig mit MUBEA-Aufnahme für Stempel Nr. 1, Nr. 2 und Nr. 3 sowie Matrize Nr. 30, Nr. 45 und Nr. 60, Verwendung von Stempel und Matrize Nr. 4 und Nr. 80 optional möglich (außer HPS 40S)
Vorteile des Stanzens gegenüber dem Bohren:
- Hohe Zeitersparnis - Taktzeiten
- Keine Späne
- Keine Kühlung
Hinweis:
- Alle hydraulischen Profilstahlscheren werden mit Öl ausgeliefert
| Ausklinkstation | |
|---|---|
| Materialstärke max. | 13 mm |
| Ausklinkbreite max. | 60 mm |
| Ausklinktiefe max. | 100 mm |
| Arbeitshöhe | 100 x 100 x 13 mm |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 11 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |

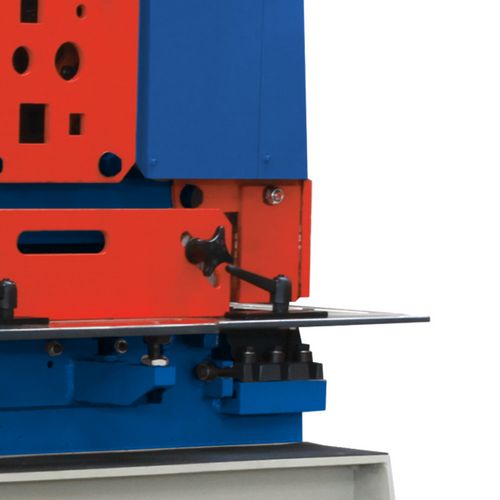

| Flachstahlschere | |
|---|---|
| Material Breite x Stärke max. | 380 x 25 mm |
| Material Breite max. x Stärke | 600 x 15 mm |
| Messerlänge | 610 mm |
| Winkelschnitt 45° Schenkellänge max. x Stärke max. | 120 x 15 mm |
| Arbeitshöhe | 935 mm |

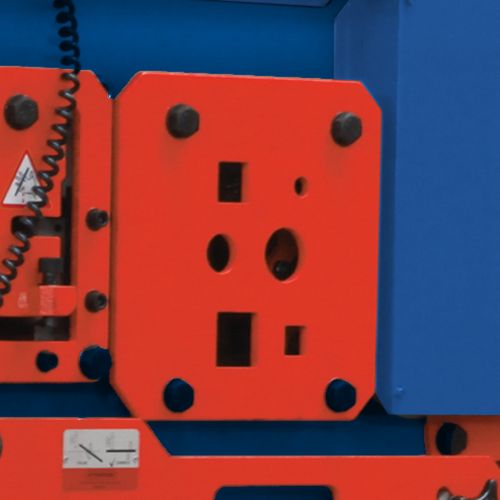

| Stahlstabschere | |
|---|---|
| Kapazität Rundmaterial | 55 mm |
| Kapazität quadratisches Material | 50 mm |

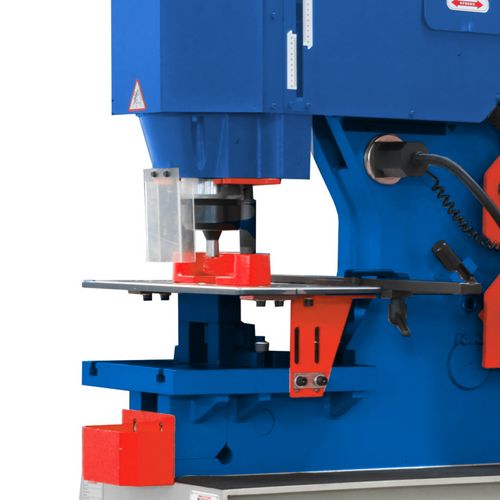

| Stanzstation | |
|---|---|
| Stanzdruck | 115 t |
| Durchmesser x Blechstärke max. (Stahl 400 N/mm²) | 34 x 26 mm |
| Durchmesser max. x Blechstärke (Stahl 400 N/mm²) | 55 x 16 mm |
| Ausladung | 355 mm |
| Erweiterte Ausladung (Option ab Werk) | 620 mm |
| Hubweg max. | 80 mm |
| Hubanzahl | 25 /min |
| Arbeitshöhe | 935 mm |

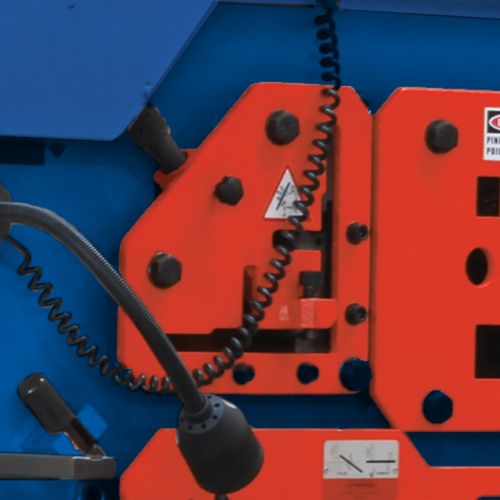

| Winkelstahlschere | |
|---|---|
| Schnittkapazität 90° L-Profil | 150 x 150 x 15 mm |
| Schnittkapazität 45° L-Profil | 80 x 10 mm |
| Schnittkapazität U-I Profil (Zubehör) | 200 x 90 mm |
| Schnittkapazität T-Profil (Zubehör) | 120 x 13 mm |
| Arbeitshöhe | 1215 mm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1

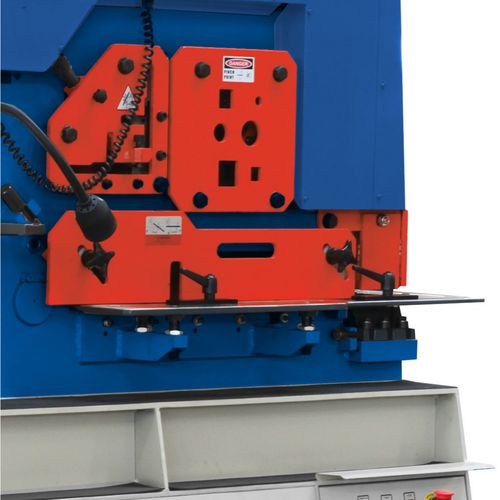

- Stanzstation
- Flachstahlschere
- Winkelstahlschere
- Profilstahlschere mit Rund- und Vierkantmesser
- Ausklinkstation
- Arbeitsleuchte

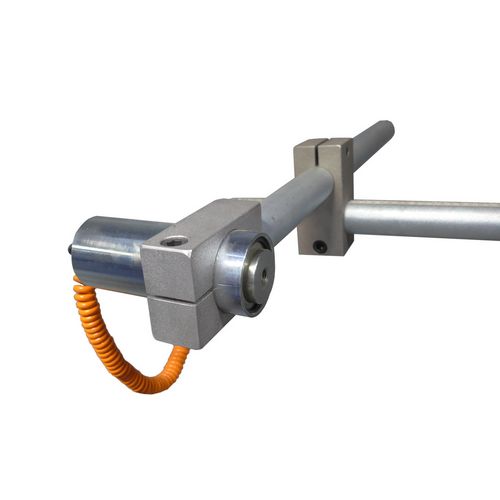

- Elektrischer Kontaktaktanschlag
- Stempelaufnahme mit Bajonettverschluss
- Stempel- und Matrizenreduzierungen Nr. 1, Nr. 2, Nr. 3, Nr. 30, Nr. 45, Nr. 60
- Stanze mit verstellbarem Anschlag mit Skala, Flachstahlschere und Ausklinker mit verstellbaren Anschlägen
- Hakenschlüssel
- 2 Arbeitszylinder und 2 Fußpedale
- Hydrauliköl
