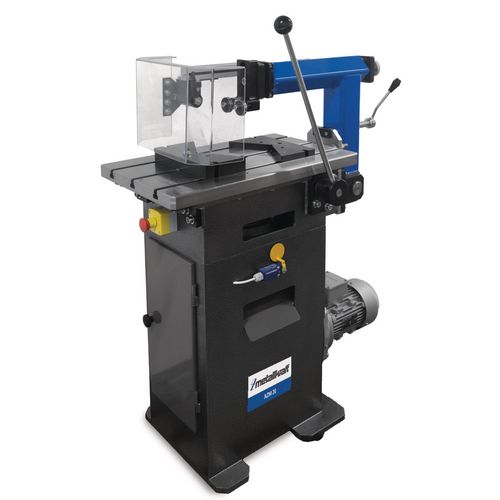

NZM 20

Für die Herstellung von Nuten bis zu 30x20 mm in Metall- oder Nicht-Metallwerkstücken

14.599,00 EUR zzgl. Ust. / Stück
17.518,80 EUR inkl. 20% Ust. / Stück

Aktionspreis *

11.999,00 EUR zzgl. Ust. / Stück
14.398,80 EUR inkl. 20% Ust. / Stück

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2025 in Deutschland.

Sicherheitsdatenblatt 2

Safetydatasheet 2

Art.-Nr. 3818420

Haben Sie Interesse an diesem Produkt?

Anfrage stellen

Händler finden

Produktdetails

Nuten werden in vertikaler Richtung gezogen. Dies hat Vorteile gegenüber dem Nutenstoßen: Höhere Genauigkeit, bessere Oberflächenbeschaffenheit und höhere Schnittgeschwindigkeit
Schneller und einfacher Werkzeugwechsel

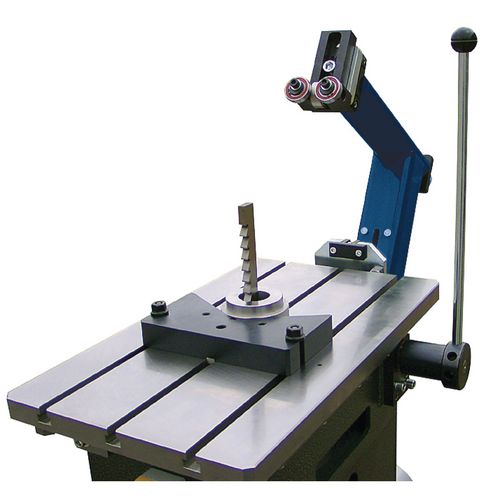

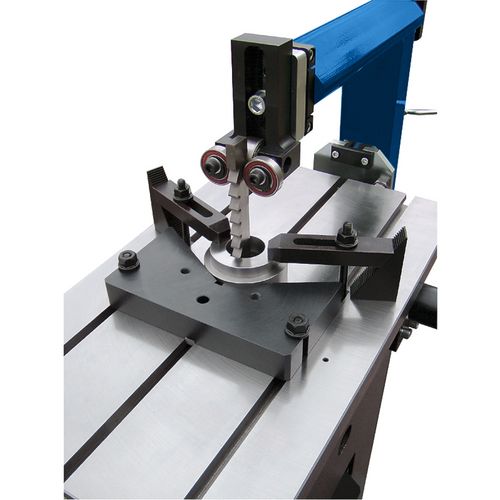

Kein Verlaufen des Ziehmessers während der Zerspanung aufgrund dreiseitiger Kugellagerführung an der Oberseite des Messers
Senkrechter Winkel des Ziehmessers zum Werkstück kann über Drehrad fein nachjustiert werden
Tischvorschub erfolgt manuell über großen Handhebel
Äußerst robuste und wartungsarme Konstruktion
Bequemer Werkstückwechsel durch nach hinten kippbaren Werkzeug-Arm

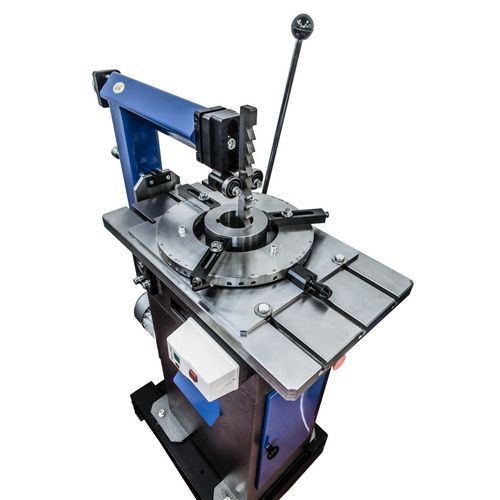

Teilscheibe mit verschiedenen Winkelteilungen als Zubehör erhältlich, ermöglicht präzises und schnelles Ein- und Umspannen der Werkstücke

Kein Verlaufen des Ziehmessers während der Zerspanung aufgrund dreiseitiger Kugellagerführung an der Oberseite des Messers
Tischvorschub erfolgt manuell über großen Handhebel
Bequemer Werkstückwechsel durch nach hinten kippbaren Werkzeug-Arm
Senkrechter Winkel des Ziehmessers zum Werkstück kann über Drehrad fein nachjustiert werden

Datenblätter
Sicherheitsdatenblatt 2
Safetydatasheet 2

Werkstückhöhe min.	Zahnabstand des Ziehmessers + 2 mm
Werkstückhöhe max.	90 / 170 mm
Erläuterung Werkstückhöhe max.	Ziehmesser mit Breite 5-8mm / 10-20mm
Hubanzahl pro Minute	54
Arbeitstisch Länge	400 mm
Arbeitstisch Breite	680 mm
Arbeitshöhe	880 mm
Nutentiefe max.	30 mm
Nutenbreite max.	20 mm
VPE	1

Abmessungen und Gewichte
Länge ca.	520 mm
Breite/Tiefe ca.	1030 mm
Höhe ca.	1200 mm
Gewicht ca.	330 kg

Elektrische Daten
Leistung Antriebsmotor	1,5 kW
Anschlussspannung	400 V
Netzfrequenz	50 Hz

Megeneinheit: Stück
Verpackungseinheit: 1

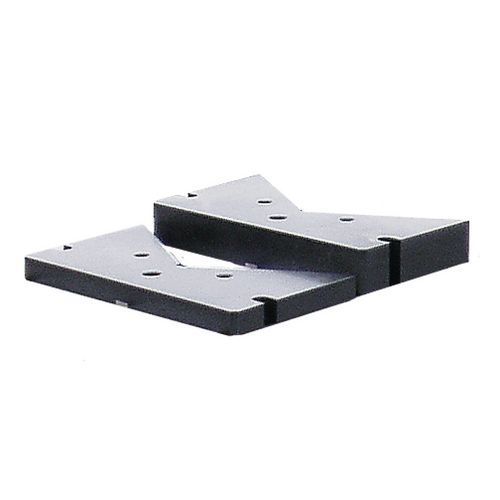

Zwei Spannprismen
