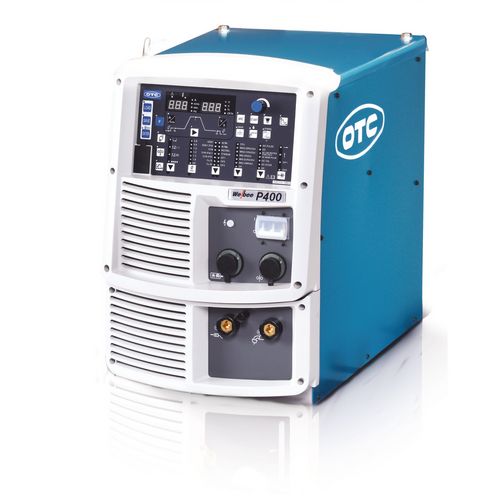

Schweißmaschine Welbee P400 (gasgekühlte Inverter-Puls-Stromquelle)

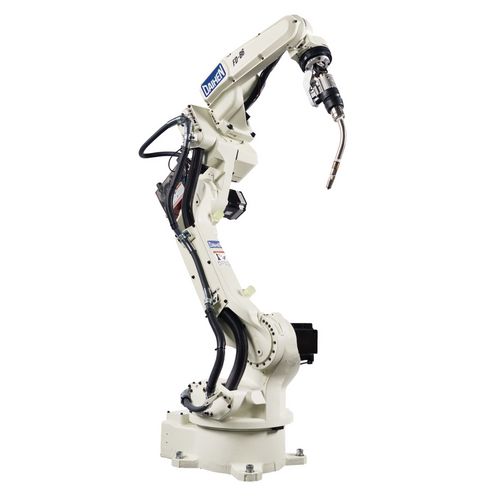

Sechsachsiger Roboter FD-B6 mit integrierter Leitungsführung für optimale Zugänglichkeit

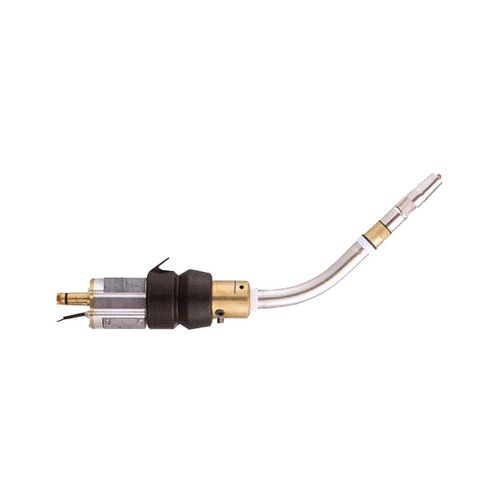

Roboterschweißbrenner mit Zwangsabschaltung

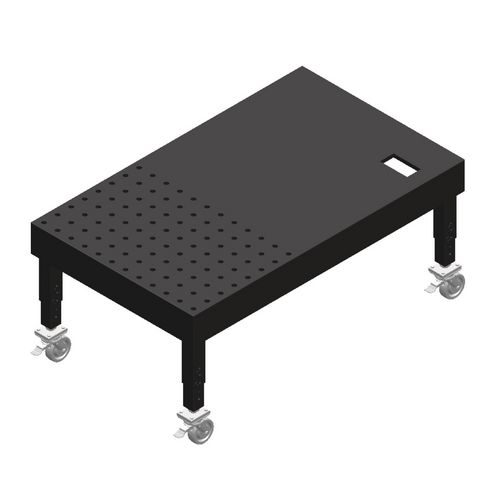

- 3D-Schweißtisch mit intelligenten Systemrastern zum Spannen und Positionieren von Werkstücken
- Tischhöhe abhängig von gewählter Variante
- Tischbeine mit Lenkrollen und Feststellbremsen

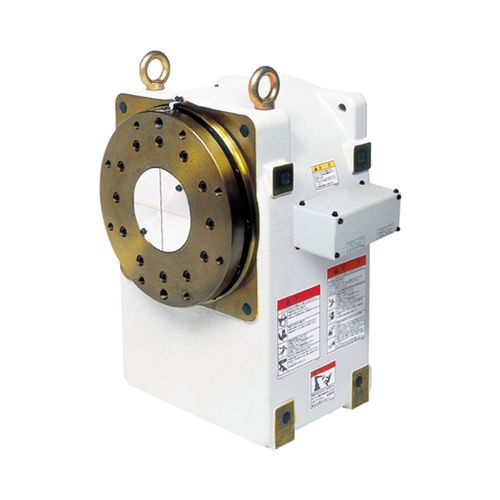

Horizontal-Dreh-Positionierer A2-1PB250 inkl. Synchromotion- Software und Integration in die Easy Teach Steuerung

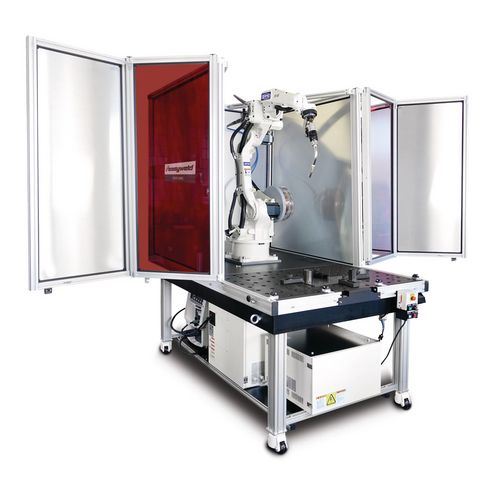

MIG/MAG Schweißroboterstation
01.03 FD-B6 Welbee P400 luftgekühlt, Option 02
Die mobile Schweißzelle für den Handwerksbetrieb: Einfach, günstig, sicher
72.200,00
EUR zzgl. Ust. / Stück
86.640,00
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 1850010
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
Grundfunktionen
Verfahren
- 131/135
Blechdicken
- 1 – 10 mm
Grundwerkstoffe
- DIN-CEN ISO/TR 15608
Typische Anwendungen
- Anlagenbau, Serienfertigung, Rohrleitungsbau
Beschreibung
Mangel an Fachkräften? Optimierte Fertigung! Fertigungskosten unter Druck?
Der EASY-ARC Schweißroboter ist die Antwort
Kompakt, mobil und schnell einsatzbereit
- Günstig in der Anschaffung
- Fertig montiert und dokumentiert
- Platzsparend und flexibel
Zeitsparende Bedienung
- Einfaches Erstellen des Schweißprogramms über die OTC Easy Teach Steuerung
- Keine aufwendige Schulung notwendig
Stabiler, präziser Schweißroboter
- Körperliche Entlastung der Mitarbeiter
- Optimierte, gleichbleibende Schweißqualität
Sichere Bedienung
- Schutz vor Zutritt und Blendwirkung durch elektrisch überwachte Leichtbau-Schutzeinhausung
- Sicherheitstechnik mit Monitoring Unit (RMU)
| Abmessungen und Gewichte | |
|---|---|
| Stromquelle Gewicht | 62 kg |
| Stromquelle Länge | 710 mm |
| Stromquelle Breite | 395 mm |
| Stromquelle Höhe | 592 mm |
| Länge ca. | 2140 mm |
| Breite/Tiefe ca. | 1380 mm |
| Höhe ca. | 2200 mm |
| Gewicht ca. | 1300 kg |
| Drahtvorschub | |
|---|---|
| schweißbare Drähte Stahl | DIN EN ISO 14341-A |
| schweißbare Drähte Edelstahl | DIN EN ISO 14343-A |
| schweißbare Drähte Aluminium | DIN EN ISO 18273 |
| schweißbare Drähte CuSi | DIN EN ISO 24373 |
| schweißbare Drähte Fülldraht | DIN EN ISO 17632-A |
| Drahtvorschubeinheit | 4 Rollen |
| Geschwindigkeit | 0 – 22 m/min |
| Drahtvorschubrollen angetrieben | 2 Rollen |
| Einschaltdauer | |
|---|---|
| Einschaltdauer bei max. Strom 40°C | 50 % |
| Strom bei ED 60% 40°C | 400 A |
| Strom bei ED 100% 40 °C | 370 A |
| Einstellbereich | |
|---|---|
| MIG/MAG | 20 – 400 A |
| Schaltstufen | stufenlos verstellbar |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Stromaufnahme | 22,9 kVA |
| Gerätedaten | |
|---|---|
| Volumen Gasflasche max. | 50 l |
| Horizontal-Dreh-Positionierer | |
|---|---|
| Maximale Traglast | 250 kg |
| Drehgeschwindigkeit | 26 °/s |
| Drehmoment | 205 Nm |
| Wiederholgenauigkeit | ± 0,1 mm |
| Kühlung | |
|---|---|
| Kühlart | AF |
| Leistungsaufnahme | |
|---|---|
| MIG/MAG | 19,2 kVA |
| Normen und Zulassungen | |
|---|---|
| Norm | 2006/42/EG |
| Schweißbrenner | |
|---|---|
| Kühlung | Gas |
| Brennerhals | 45 ° |
| Erstausrüstung Stromdüse | Stahl 1,0 mm |
| Maximale Belastung | 350 A |
| Kollisionsschutz | B-Typ integriert |
| Schweißroboter | |
|---|---|
| Typ | FD-B6 |
| Kinematik | vertikal artikulierter Roboter |
| Anzahl der Achsen | 6 |
| Arbeitsbereich max. | 1445 mm |
| Maximale Traglast | 6 kg |
| Wiederholgenauigkeit | ± 0,08 mm |
| Umgebungstemperatur | 0 – 45 °C |
| Luftfeuchte | 20 – 80 % |
| Schweißtisch | |
|---|---|
| Länge | 2000 mm |
| Breite | 1200 mm |
| Traglast ca. | 1000 kg |
| Bohrungsdurchmesser | 28 mm |
| Bohrungsabstand | 100 mm |
| Tischplatte Material | Stahl S355J2+N, Plasmanitriert und BAR-beschichtet |
| Tischplatte Oberflächenhärte ca. | 450 – 750 Vickers |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Kühlung | Luft |
| Schweißgerät | Welbee P400 (gasgekühlte Inverter-Puls-Stromquelle) |
| Brenner | RT3500H, Roboterschweißbrenner mit Zwangsabschaltung |
| Schweißroboter | Sechsachsiger Roboter FD-B6 mit integrierter Leitungsführung für optimale Zugänglichkeit |
| Schweißtisch | 2000 x 1200 mm, 3D-Schweißtisch mit intelligenten Systemrastern zum Spannen und Positionieren von Werkstücken |
| Positionierer | Horizontal-Dreh-Positionierer A2-1PB250 inkl. Synchromotion- Software und Integration in die Easy Teach Steuerung |
