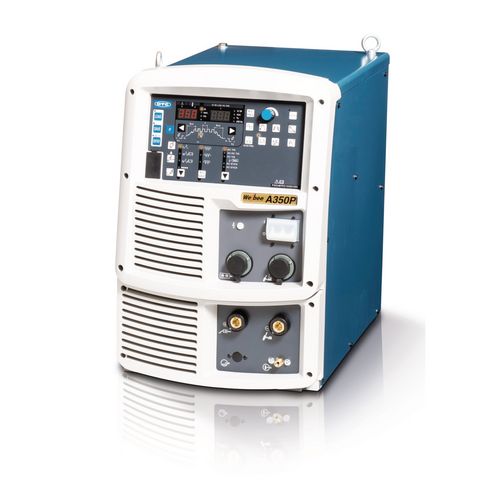

Schweißmaschine Welbee A350P (wassergekühlte Inverter-Puls-Stromquelle)

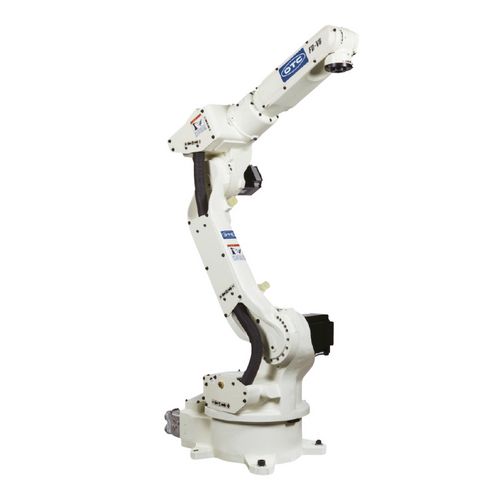

Sechsachsiger Roboter FD-V8 für maximale Flexibilität

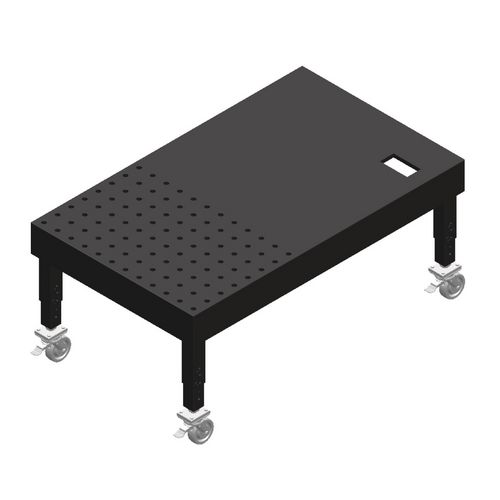

- 3D-Schweißtisch mit intelligenten Systemrastern zum Spannen und Positionieren von Werkstücken
- Tischhöhe abhängig von gewählter Variante
- Tischbeine mit Lenkrollen und Feststellbremsen

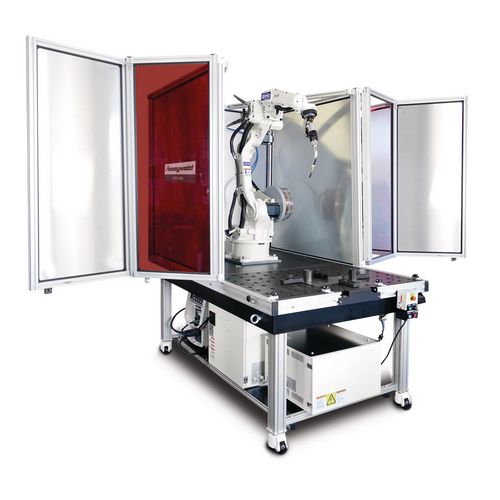

Schweißroboterstation
02.01 FD-V8 Welbee A350P wassergekühlt, Basisausstattung
Die mobile Schweißzelle für den Handwerksbetrieb: Einfach, günstig, sicher
64.000,00
EUR zzgl. Ust. / Stück
76.800,00
EUR inkl. 20% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 1850100
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
Grundfunktionen
Verfahren
- 141
Blechdicken
- 0,5 – 15 mm
Grundwerkstoffe
- DIN-CEN ISO/TR 15608
Typische Anwendungen
- Anlagenbau
- Serienfertigung
- Rohrleitungsbau
Beschreibung
Mangel an Fachkräften? Optimierte Fertigung! Fertigungskosten unter Druck?
Der EASY-ARC Schweißroboter ist die Antwort
Kompakt, mobil und schnell einsatzbereit
- Günstig in der Anschaffung
- Fertig montiert und dokumentiert
- Platzsparend und flexibel
Zeitsparende Bedienung
- Einfaches Erstellen des Schweißprogramms über die OTC Easy Teach Steuerung
- Keine aufwendige Schulung notwendig
Stabiler, präziser Schweißroboter
- Körperliche Entlastung der Mitarbeiter
- Optimierte, gleichbleibende Schweißqualität
Sichere Bedienung
- Schutz vor Zutritt und Blendwirkung durch elektrisch überwachte Leichtbau-Schutzeinhausung
- Sicherheitstechnik mit Monitoring Unit (RMU)
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 2140 mm |
| Breite/Tiefe ca. | 1380 mm |
| Höhe ca. | 2400 mm |
| Gewicht ca. | 1250 kg |
| Einschaltdauer | |
|---|---|
| bei max. Strom 40°C WIG | 30 % |
| Strom bei ED 100% 40°C WIG AC | 270 A |
| Strom bei ED 100% 40°C WIG DC | 300 A |
| Einstellbereich | |
|---|---|
| WIG AC | 2 – 350 A |
| WIG DC | 5 – 350 A |
| Elektrische Daten | |
|---|---|
| Stromaufnahme WIG AC | 18,5 A |
| Stromaufnahme WIG DC | 19 A |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Gerätedaten | |
|---|---|
| Pulsfrequenz | 0,1 – 999 Hz |
| Zündung | Hochfrequenz |
| Leistungsaufnahme | |
|---|---|
| WIG | 12,2 kVA |
| Normen und Zulassungen | |
|---|---|
| Norm | 2006/42/EG |
| Schweißbrenner | |
|---|---|
| Kühlung | Flüssigkeit |
| Schweißroboter | |
|---|---|
| Typ | FD-V8 |
| Kinematik | vertikal artikulierter Roboter |
| Anzahl der Achsen | 6 |
| Arbeitsbereich max. | 1437 mm |
| Maximale Traglast | 8 kg |
| Wiederholgenauigkeit | ± 0,08 mm |
| Umgebungstemperatur | 0 – 45 °C |
| Luftfeuchte | 20 – 80 % |
| Schweißtisch | |
|---|---|
| Länge | 2000 mm |
| Breite | 1200 mm |
| Traglast ca. | 1000 kg |
| Bohrungsdurchmesser | 28 mm |
| Bohrungsabstand | 100 mm |
| Tischplatte Material | Stahl S355J2+N, Plasmanitriert und BAR-beschichtet |
| Tischplatte Oberflächenhärte ca. | 450 – 750 Vickers |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Kühlung | Wasser |
| Schweißgerät | Welbee A350P (wassergekühlte Inverter-Puls-Stromquelle) |
| Brenner | Binzel Roboterschweißbrenner mit 3D-Zwangsabschaltung |
| Schweißroboter | Sechsachsiger Roboter FD-V8 für maximale Flexibilität |
| Schweißtisch | 2000 x 1200 mm, 3D-Schweißtisch mit intelligenten Systemrastern zum Spannen und Positionieren von Werkstücken |
